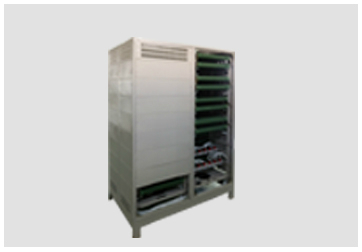

波紋電阻柜

HRA系列產品是由波紋電阻器組合而成的電阻柜，適用與大功率，大電流的制動設備，試驗測試設備，電梯，起重等變頻器的能耗制動回路中。

產品應用（Application)
做為制動電阻保護變頻器、伺服等不受電機再生電能的危害 電力電子負載測試中做為阻性負載 在電力電子設備中做為取樣電阻、限流電阻、起動電阻、保護電阻

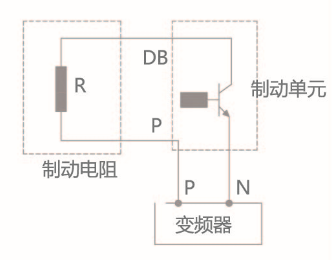

典型電路圖（Typical Schematic）


技術規格(Technical Specifications)

阻值及阻值允許偏差：1Ω≤R ±5%（J）,1Ω>R ±10%（K）
額定負荷： 表面最高溫度:50~200W≤275℃,＞200W≤350℃
短時過負荷： 無可見損傷，ΔR≤±（5%R+0.05Ω）10倍 5s
絕緣電阻： R≥100MΩ1min DC 1000V
耐電壓： 無可見損傷，無飛弧擊穿 ΔR≤±（0.1%R+0.05） AC 3000V 5S
電阻溫度特性： ±260PPM/℃ (小于5Ω以不作檢測)
端子強度： 無松動或機械損傷 45N 30S
電阻體強度： 無可見損傷 200N 30S
耐振性： 無可見損傷， ΔR≤±（0.1%R+0.05Ω）f:5-200Hz a=1g X.Y.Z各2h
耐熱性： 除端子外無明顯變色和損傷，標志清晰350℃ 2hours
熱沖擊： 無可見機械損傷 額定負載30分鐘后-55℃溫度下15min
耐濕性： 無可見損傷，標志清晰，ΔR≤±（5%R+0.05Ω），
絕緣電阻≥10MΩDC100 40℃ 95%RH 500hours
耐久性(額定負載)：外觀無可見損傷，標志清晰，
ΔR≤±（5%R±0.05Ω）100%負荷
