波紋電阻器

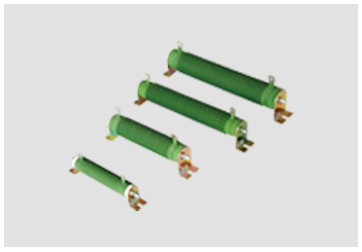

 RXHG型涂料繞線電阻器是一種功率型繞線電阻器，該產品采用波狀電阻合金帶以側立形式纏繞在陶瓷骨架上，表面被覆絕緣耐高溫涂料，有利于散熱，并配有安裝支架，電阻器具有功率大，耐過載能力強，安裝方便等特點。

產品應用
做為制動電阻保護變頻器、伺服等不受電機再生電能的危害
電力電子負載測試中做為阻性負載
在電力電子設備中做為取樣電阻、限流電阻、起動電阻、保護電阻
典型電路圖


技術規格

阻值及阻值允許偏差：1Ω≤R ±5%（J）,1Ω>R ±10%（K）

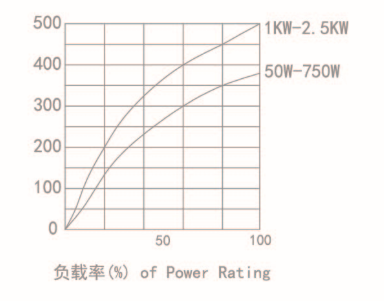

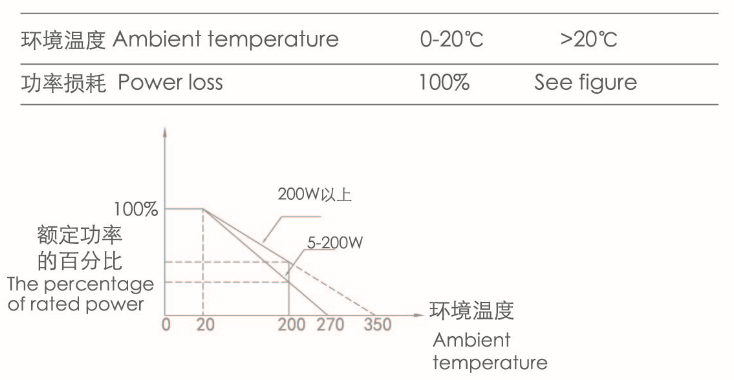

額定負荷： 表面最高溫度:50~200W≤275℃,＞200W≤350℃
短時過負荷： 無可見損傷，ΔR≤±（5%R+0.05Ω）10倍 5s
絕緣電阻： R≥100MΩ1min DC 1000V
耐電壓： 無可見損傷，無飛弧擊穿 ΔR≤±（0.1%R+0.05） AC 3000V 5S
電阻溫度特性： ±260PPM/℃ (小于5Ω以不作檢測)
端子強度：      無松動或機械損傷 45N 30S
電阻體強度： 無可見損傷 200N 30S
耐振性： 無可見損傷， ΔR≤±（0.1%R+0.05Ω）f:5-200Hz a=1g X.Y.Z各2h
耐熱性： 除端子外無明顯變色和損傷，標志清晰350℃ 2hours
熱沖擊： 無可見機械損傷 額定負載30分鐘后-55℃溫度下15min
耐濕性： 無可見損傷，標志清晰，ΔR≤±（5%R+0.05Ω），
                絕緣電阻≥10MΩDC100 40℃ 95%RH 500hours
耐久性(額定負載)：外觀無可見損傷，標志清晰，
                                ΔR≤±（5%R±0.05Ω）100%負荷
